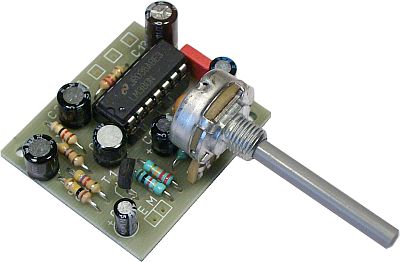

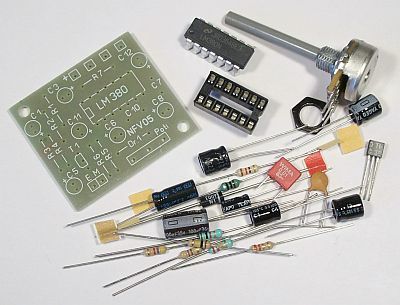

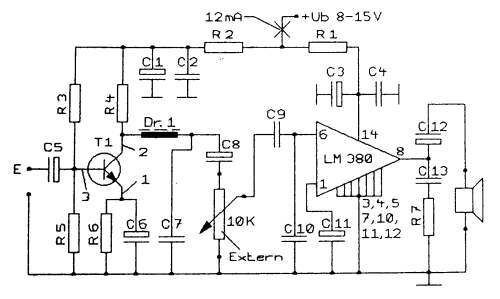

Universal NF-Kleinsignalverstärker NFV-05

Der Bausatz ist als eigenständiges NF-Modul gedacht und kann bei vielen Eigenbauprojekten zum Einsatz kommen.

Anwendungen sind beispielsweise Kopfhörerverstärker, Abhör - und Monitorverstärker für Mischpulte, zum nachschalten bei NF-Filtern, Empfängern und Transceivern, oder als Mikrofonverstärker.

Die Schaltung ist sehr leicht aufzubauen und gut als Anfänger - oder Schülerprojekt geeignet.
Die Verstärkung dieser Baugruppe ist verhältnismäßig hoch und läßt sich - je nach Bedarf - unkompliziert an vorhandene Schaltungen anpassen.

Einsatzbereich bis 100 KHz Verstärkung bis 10 KHz 50 dB Ausgangsleistung max. 1 W an 8 Ohm Ein- und Ausgang Gleichspannungsfrei Ruhestrom 12 mA, 100 mA bei Vollast Betriebsspannung 6 bis 15 V Gleichspannung Eingangspegel 2 bis 10 mV, Impedanz 500 Ohm bis 10 KOhm sehr rauscharm Platinengröße 35 x 40 mm
