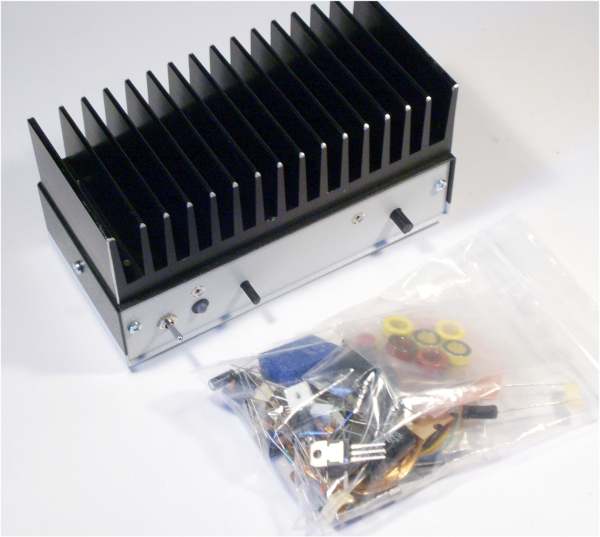

Die Endstufe ist zur Ergänzung von Amateurfunk und Eigenbauprojekten vorgesehen. Der Bausatz besteht
aus der Hauptplatine, Schalterplatine und Frontplatine sowie den zugehörigen elektronischen und
mechanischen Teilen.Die PA ist zweistufig aufgebaut, beide Stufen arbeiten im Gegentakt. Die Kopplung erfolgt auf bewährte Weise mit HF-Transformatoren.
Die Ansteuerleistung richtet sich nach der Bestückung des eingebauten Abschwächers (R18, R19) und beträgt in der Standardausführung etwa 0,5 bis 2 W - für Vollaussteuerung.
Ohne Abschwächer liegt die Ansteuerleistung bei nur ca. 25 mW ! Die Ausgangsleistung beträgt bei 12 V ca. 10 bis 12 W, bei 24 V bereits 40 W und bei 30 bis 35 V sind 50 W erreichbar.
Das integrierte Tiefpaßfilter - mit drei Schaltstufen - ist für 4 Bänder (80, 40,
30, 20m) ausgelegt. Andere Bänder sind ebenfalls möglich, dazu muß lediglich die
Bestückung des Tiefpaßfilters geändert werden. Ein Schaltungsvorschlag
ist in der Bauanleitung zu finden.

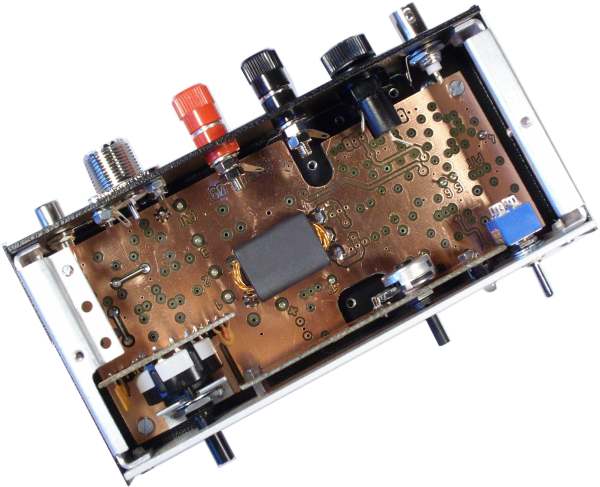

Der Bausatz wird komplett vormontiert ausgeliefert, alle Übertrager sind gewickelt, der Ausgangsübertrager sowie SMD-Teile bereits eingebaut.
Die Betriebsspannung der Endstufe kann zwischen 12 und 35 V betragen. Bei Spannungen von mehr als 15 V ist ein Jumper umzustecken.
Die PTT-Steuerung erfolgt entweder extern (gegen Masse oder mit einer positiven Schaltspannung), bzw. automatisch mittels HF-VOX. Eine Zweifarb-LED (rot/grün) zeigt den Betriebszustand an. Der Kühlkörper ist sehr großzügig bemessen und wird bei SSB oder CW kaum beansprucht.
Bedienelemente an der Frontseite: Ein/Aus-Schalter, Leistungsgregler, Bandumschalter, Einstellung für für den VOX-Ansprechpegel - sowie die LED.

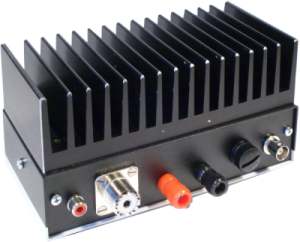

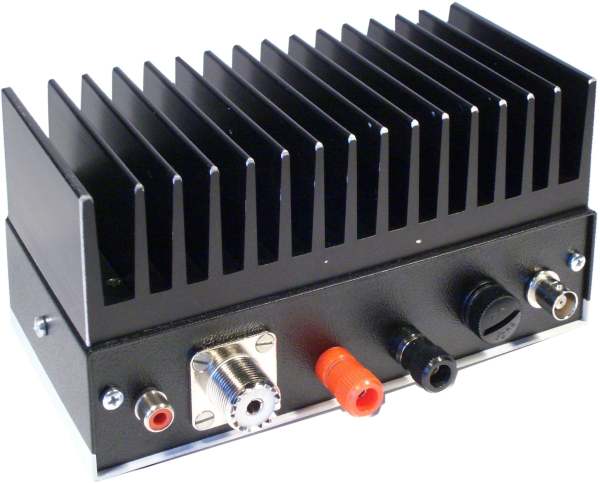

An der Rückwand befinden sich die Buchsen für HF-IN (BNC), HF-OUT (PL), PTT (Cinch), Stromversorgung (Standard-Polklemmen 4mm), sowie der Sicherungshalter.
Stromlaufplan 50W PA GH01
